메시지 TL-B 스키마

이 섹션에서는 메시지에 대한 TL-B 스키마를 자세히 설명합니다.

메시지 TL-B​

TL-B​

주요 메시지 TL-B 스키마는 여러 중첩 구조의 조합으로 선언됩니다.

message$_ {X:Type} info:CommonMsgInfo
init:(Maybe (Either StateInit ^StateInit))
body:(Either X ^X) = Message X;

message$_ {X:Type} info:CommonMsgInfoRelaxed
init:(Maybe (Either StateInit ^StateInit))
body:(Either X ^X) = MessageRelaxed X;

_ (Message Any) = MessageAny;

여기서 Message X는 일반 메시지 구조, MessageRelaxed X는 CommonMsgInfoRelaxed 본문이 있는 추가 유형, Message Any는 둘의 결합입니다. 메시지 구조는 X:Type으로 통합되며, 이는 다른 말로 하면 Cell입니다. TL-B에 따라 모든 데이터를 한 셀(1023 비트에 맞는 경우)에 결합하거나 캐럿 ^로 선언된 참조를 사용할 수 있습니다.

직렬화된 Message X는 FunC 메서드 send_raw_message()로 작업 목록에 배치되며, 스마트 계약이 이 작업을 실행하고 메시지를 보냅니다.

명시적 직렬화 정의​

TL-B 구조에 따라 유효한 이진 데이터를 구축하기 위해서는 각 유형에 대해 반복적으로 정의되는 직렬화를 수행해야 합니다. 이는 Message X의 직렬화를 위해 StateInit, CommonMsgInfo 등의 직렬화 방법을 알아야 한다는 것을 의미합니다.

모든 중첩 구조는 최상위 구조의 직렬화가 명시적이 될 때까지(모든 비트가 Boolean 또는 비트와 같은 유형(bits, uint, varuint)으로 정의됨) 재귀적으로 다른 TL-B 스키마에서 가져와야 합니다.

일반 개발에서 현재 사용되지 않는 구조는 Type 열에 *로 표시됩니다. 예를 들어 *Anycast는 일반적으로 직렬화에서 건너뜁니다.

message$_​

다음은 전체 메시지 Message X의 최상위 TL-B 스키마입니다:

message$_ {X:Type} info:CommonMsgInfo
init:(Maybe (Either StateInit ^StateInit))
body:(Either X ^X) = Message X;
구조유형필수설명
message$_생성자생성자 규칙에 따라 정의됨. 비어있는 태그 $_는 시작 부분에 어떤 비트도 추가하지 않음을 의미
infoCommonMsgInfo필수자세한 메시지 속성이 대상과 값을 정의. 항상 메시지 루트 셀에 위치
initStateInit선택TON에서 새 계약 초기화에 사용되는 일반 구조. 셀 참조 또는 루트 셀에 작성될 수 있음
bodyX필수메시지 페이로드. 셀 참조 또는 루트 셀에 작성될 수 있음
nothing$0 {X:Type} = Maybe X;
just$1 {X:Type} value:X = Maybe X;
left$0 {X:Type} {Y:Type} value:X = Either X Y;
right$1 {X:Type} {Y:Type} value:Y = Either X Y;

Maybe와 Either가 어떻게 작동하는지 상기하면, 다음과 같이 다른 경우를 직렬화할 수 있습니다:

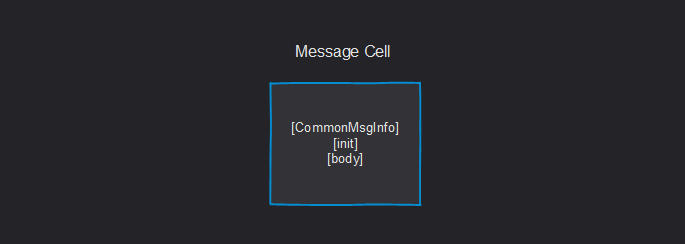

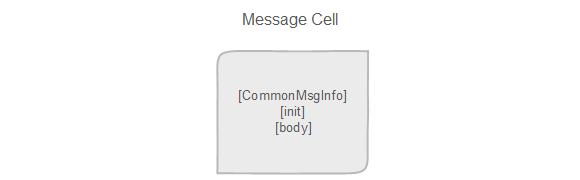

  • [CommonMsgInfo][10][StateInit][0][X] - 한 셀의 Message X

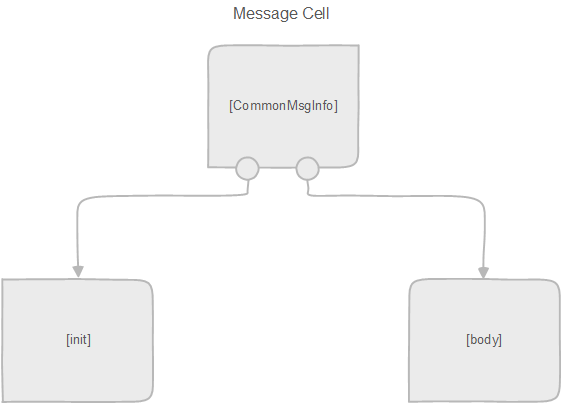

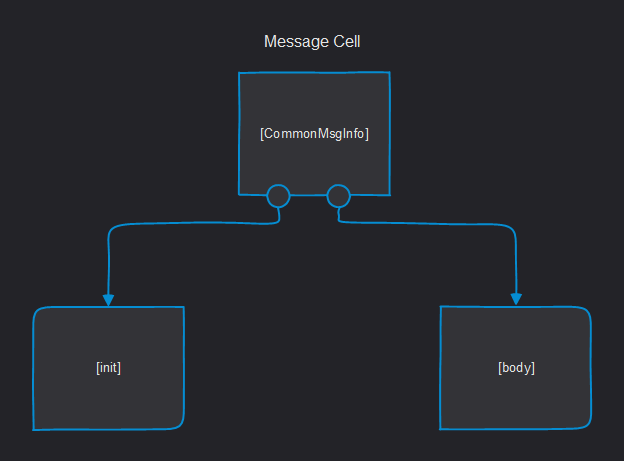

  • [CommonMsgInfo][11][^StateInit][1][^X] - 참조가 있는 Message X


CommonMsgInfo TL-B​

CommonMsgInfo​

CommonMsgInfo는 TON 블록체인에서 메시지가 어떻게 전달될지 정의하는 매개변수 목록입니다.

//internal message
int_msg_info$0 ihr_disabled:Bool bounce:Bool bounced:Bool
  src:MsgAddressInt dest:MsgAddressInt
  value:CurrencyCollection ihr_fee:Grams fwd_fee:Grams
  created_lt:uint64 created_at:uint32 = CommonMsgInfo;

//external incoming message
ext_in_msg_info$10 src:MsgAddressExt dest:MsgAddressInt
  import_fee:Grams = CommonMsgInfo;

//external outgoing message
ext_out_msg_info$11 src:MsgAddressInt dest:MsgAddressExt
  created_lt:uint64 created_at:uint32 = CommonMsgInfo;

int_msg_info$0​

int_msg_info는 내부 메시지의 경우입니다. 이는 계약 간에만, 그리고 오직 계약 간에만 보낼 수 있다는 것을 의미합니다. 사용 사례 - 일반적인 계약 간 메시지.

nanograms$_ amount:(VarUInteger 16) = Grams;
//internal message
int_msg_info$0 ihr_disabled:Bool bounce:Bool bounced:Bool
  src:MsgAddressInt dest:MsgAddressInt
  value:CurrencyCollection ihr_fee:Grams fwd_fee:Grams
  created_lt:uint64 created_at:uint32 = CommonMsgInfo;
구조유형필수설명
int_msg_info$0생성자필수$0 태그는 CommonMsgInfo 직렬화가 내부 메시지를 나타내는 0 비트로 시작함을 의미
ihr_disabledBool필수하이퍼큐브 라우팅 플래그
bounceBool필수처리 중 오류 발생 시 메시지가 반송되어야 함. 메시지의 플랫 바운스가 1이면 반송 가능이라고 함
bouncedBool필수메시지 자체가 반송의 결과임을 나타내는 플래그
srcMsgAddressInt필수메시지 발신자 스마트 계약의 주소
destMsgAddressInt필수메시지 수신자 스마트 계약의 주소
valueCurrencyCollection필수메시지로 전송된 총 자금을 포함한 통화 정보를 설명하는 구조
ihr_feeVarUInteger 16필수하이퍼 라우팅 전달에 대한 수수료
fwd_feeVarUInteger 16필수검증자가 할당한 메시지 전달 수수료
created_ltuint64필수검증자가 할당한 메시지 전송의 논리적 시간. 스마트 계약의 작업 순서를 지정하는 데 사용
created_atuint32필수유닉스 시간

ext_in_msg_info$10​

ext_in_msg_info$10는 외부 수신 메시지의 경우입니다. 이는 이 유형의 메시지가 체인 외부 공간에서 계약으로 전송된다는 것을 의미합니다. 사용 사례 - 지갑 계약에 대한 지갑 애플리케이션 요청.

nanograms$_ amount:(VarUInteger 16) = Grams;
//external incoming message
ext_in_msg_info$10 src:MsgAddressExt dest:MsgAddressInt
  import_fee:Grams = CommonMsgInfo;
구조유형필수설명
ext_out_msg_info$10생성자필수$10 태그는 CommonMsgInfo 직렬화가 외부 수신 메시지를 나타내는 10 비트로 시작함을 의미
ihr_disabledBool필수하이퍼 라우팅 플래그 (현재 항상 true)
srcMsgAddressExt필수메시지의 외부 발신자 주소
destMsgAddressInt필수메시지 수신자 스마트 계약의 주소
import_feeVarUInteger 16필수메시지 실행 및 전달에 대한 수수료

ext_out_msg_info$11​

ext_out_msg_info$11는 외부 발신 메시지의 경우입니다. 이는 계약에서 체인 외부 공간으로 보낼 수 있다는 것을 의미합니다. 사용 사례 - 로그.

//internal message
ext_out_msg_info$11 src:MsgAddressInt dest:MsgAddressExt
  created_lt:uint64 created_at:uint32 = CommonMsgInfo;
구조유형필수설명
ext_out_msg_info$11생성자필수$11 태그는 CommonMsgInfo 직렬화가 외부 발신 메시지를 나타내는 11 비트로 시작함을 의미
srcMsgAddressInt필수하이퍼 라우팅 플래그
destMsgAddressExt필수TON에서 새 계약 초기화에 사용되는 일반 구조. 셀 참조 또는 루트 셀에 작성될 수 있음
created_ltuint64필수검증자가 할당한 메시지 전송의 논리적 시간. 스마트 계약의 작업 순서를 지정하는 데 사용
created_atuint32필수유닉스 시간

StateInit TL-B​

StateInit는 계약에 초기 데이터를 전달하고 계약 배포에 사용됩니다.

_ split_depth:(Maybe (## 5)) special:(Maybe TickTock)
  code:(Maybe ^Cell) data:(Maybe ^Cell)
  library:(HashmapE 256 SimpleLib) = StateInit;
구조유형필수설명
split_depth(## 5)선택고부하 계약을 위한 매개변수로, 여러 샤드의 여러 인스턴스로 분할하는 동작을 정의. 현재 StateInit는 이것 없이 사용됨
specialTickTock*선택블록체인의 모든 새 블록에서 스마트 계약을 호출하는 데 사용. 마스터체인에서만 사용 가능. 일반 사용자의 계약은 이것 없이 사용됨
codeCell선택계약의 직렬화된 코드
dataCell선택계약 초기 데이터
libraryHashmapE 256 SimpleLib*선택현재 라이브러리 없이 StateInit 사용됨

해시맵에 대한 일반적인 자세한 설명

MsgAddressExt TL-B​

addr_none$00 = MsgAddressExt;
addr_extern$01 len:(## 9) external_address:(bits len)
= MsgAddressExt;

MsgAddress는 주소에 대한 다양한 직렬화의 스키마입니다. 메시지가 어떤 참가자(체인 외부 또는 스마트계약) 간에 전송되는지에 따라 다른 구조가 사용됩니다.

addr_none$00​

addr_none$00 - 체인 외부 참가자의 null 주소를 정의하는 데 사용됩니다. 이는 고유한 발신자 주소 없이 계약에 외부 메시지를 보낼 수 있음을 의미합니다.

addr_none$00 = MsgAddressExt;
구조유형필수설명
addr_none$00생성자필수$00 태그는 MsgAddressExt 직렬화가 00 비트로 시작함을 의미. 이는 전체 외부 주소가 00임을 의미

addr_extern$01​

addr_extern$01 len:(## 9) external_address:(bits len)
= MsgAddressExt;
구조유형필수설명
addr_extern$01생성자필수$01 태그는 MsgAddressExt 직렬화가 01 비트로 시작하여 외부 주소를 나타냄을 의미
len## 9필수uintN과 같음 - N비트 부호 없는 숫자를 의미
external_address(bits len)필수주소는 이전 len과 같은 길이의 비트 문자열

MsgAddressInt TL-B​

addr_std$10 anycast:(Maybe Anycast)
workchain_id:int8 address:bits256  = MsgAddressInt;

addr_var$11 anycast:(Maybe Anycast) addr_len:(## 9)
workchain_id:int32 address:(bits addr_len) = MsgAddressInt;

addr_std$10​

addr_std$10 anycast:(Maybe Anycast)
workchain_id:int8 address:bits256  = MsgAddressInt;
구조유형필수설명
addr_std$10생성자필수$10 태그는 MsgAddressExt 직렬화가 10 비트로 시작하여 외부 주소를 나타냄을 의미
anycastAnycast*선택추가 주소 데이터, 현재 일반 내부 메시지에서 사용되지 않음
workchain_idint8필수대상 주소의 스마트 계약이 위치한 워크체인. 현재는 항상 0
address(bits256)필수스마트 계약 계정 ID 번호

addr_var$11​

addr_var$11 anycast:(Maybe Anycast) addr_len:(## 9)
workchain_id:int32 address:(bits addr_len) = MsgAddressInt;
구조유형필수설명
addr_var$11생성자필수$11 태그는 MsgAddressInt 직렬화가 11 비트로 시작하여 내부 계약 주소를 나타냄을 의미
anycastAnycast*선택추가 주소 데이터, 현재 일반 내부 메시지에서 사용되지 않음
addr_len## 9필수uintN과 같음 - N비트 부호 없는 숫자를 의미
workchain_idint32필수대상 주소의 스마트 계약이 위치한 워크체인. 현재는 항상 0
address(bits256)필수페이로드 주소(계정 ID일 수 있음)

기본적으로 사용되는 타입​

CurrencyCollection​

nanograms$_ amount:(VarUInteger 16) = Grams;
currencies$_ grams:Grams other:ExtraCurrencyCollection
= CurrencyCollection;
구조유형필수설명
currencies$_생성자필수$_ 빈 태그는 CurrencyCollection 직렬화 시작 시 비트를 추가하지 않음을 의미
grams(VarUInteger 16)필수나노톤 단위의 메시지 값
otherExtraCurrencyCollection선택일반적으로 비어 있는 추가 통화용 딕셔너리 ExtraCurrencyCollection
  • ExtraCurrencyCollection은 일반적으로 메시지에서 빈 딕셔너리로 작성되는 복잡한 타입

VarUInteger n​

var_uint$_ {n:#} len:(#< n) value:(uint (len * 8))
= VarUInteger n;
var_int$_ {n:#} len:(#< n) value:(int (len * 8))
= VarInteger n;
구조유형필수설명
var_uint$_생성자필수var_uint$_ 빈 태그는 CurrencyCollection 직렬화 시작 시 비트를 추가하지 않음을 의미
lenuintN필수다음 값의 비트 길이 매개변수
value(uint (len * 8))선택(len * 8) 비트로 작성된 정수의 uint 값

메시지 예제​

일반적인 func 내부 메시지​

  var msg = begin_cell()
    .store_uint(0, 1) ;; tag
    .store_uint(1, 1) ;; ihr_disabled
    .store_uint(1, 1) ;; allow bounces
    .store_uint(0, 1) ;; not bounced itself
    .store_slice(source)
    .store_slice(destination)
    ;; serialize CurrencyCollection (see below)
    .store_coins(amount)
    .store_dict(extra_currencies)
    .store_coins(0) ;; ihr_fee
    .store_coins(fwd_value) ;; fwd_fee
    .store_uint(cur_lt(), 64) ;; lt of transaction
    .store_uint(now(), 32) ;; unixtime of transaction
    .store_uint(0,  1) ;; no init-field flag (Maybe)
    .store_uint(0,  1) ;; inplace message body flag (Either)
    .store_slice(msg_body)
  .end_cell();

간단한 형태의 일반적인 func 메시지​

검증자에 의해 항상 덮어쓰이는 메시지 부분은 건너뛸 수 있습니다(0 비트로 채움). 여기서 메시지 발신자도 건너뛰어 addr_none$00으로 직렬화됩니다.

  cell msg = begin_cell()
        .store_uint(0x18, 6)
        .store_slice(addr)
        .store_coins(amount)
        .store_uint(0, 1 + 4 + 4 + 64 + 32 + 1 + 1)
        .store_slice(message_body)
.end_cell();
